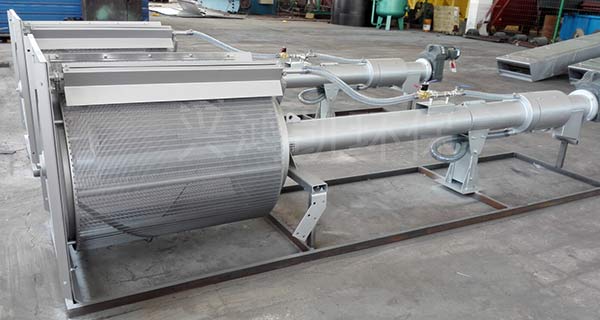

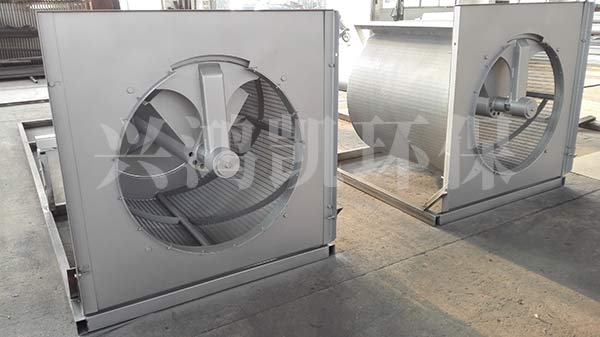

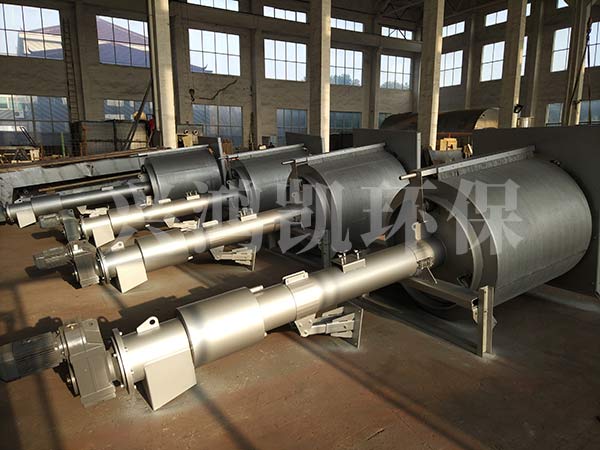

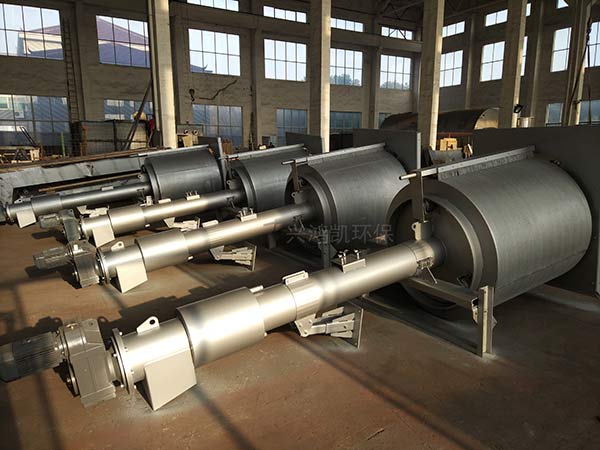

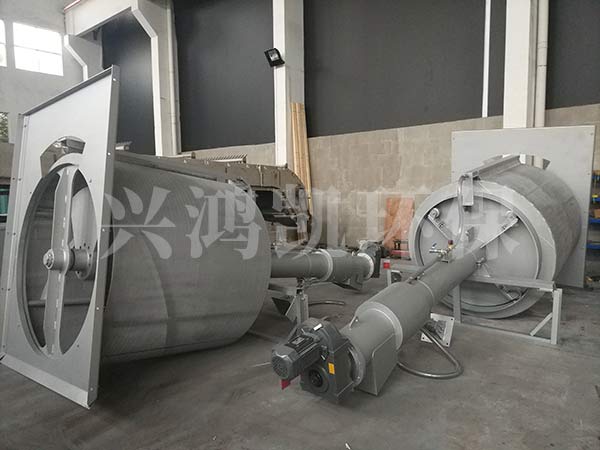

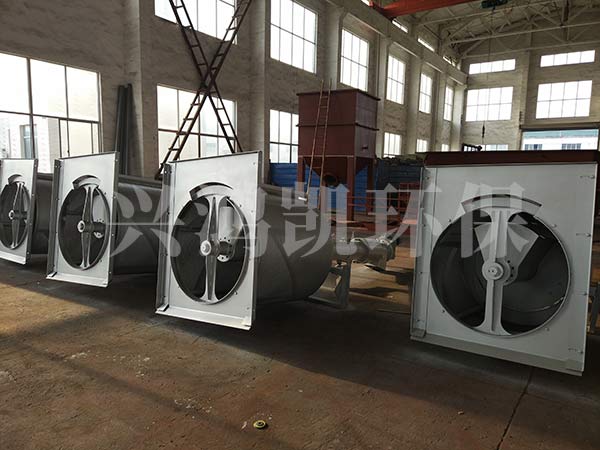

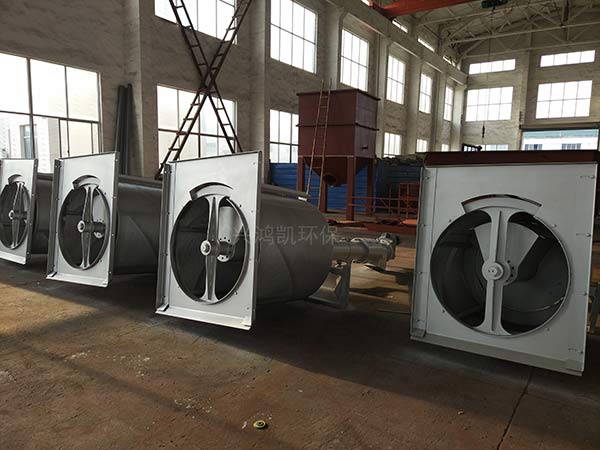

一、轉鼓格柵簡介：
轉鼓格柵是一種集細格柵除污機、柵渣螺旋提升機和柵渣螺旋壓榨機于一體的設備?？梢灾苯影惭b在水渠中，也可以安裝在容器中，適用于城市污水，工業廢水和生活廢水處理工程。
二、轉鼓格柵特點：
① 格柵筐中的格柵環以臺階形狀排列，和水流形成約55°的角度，從而形成折流，因為折流的形成，即使厚度小于格柵縫隙的許多污染物，如纖維、鬃毛、紙張、塑料碎件和衛生用品等也能被分離出來。
② 筐形結構使得浸入水中的格柵過濾面增大，過水流量上升，水頭損失減少，旋轉清洗的工作方式不斷產生新的格柵濾面，因此水渠中格柵前的堆積平面很低。
?、?nbsp; 在水渠寬度狹窄的情況下，通過使用轉鼓格柵可提高分離效果，通過無維修制造方式使維修工作減少到低程度：旋轉點上毋需加油，馬達驅動機械加油次數極少，只需使用水管定期沖洗裝置即可。
④ 所有與水接觸的部件都由不銹鋼304制作，并在浸泡池中經過酸化/純化處理，在所有民用污水和大多數工業污水中，機械都能確保的防腐蝕性能和長期使用壽命。

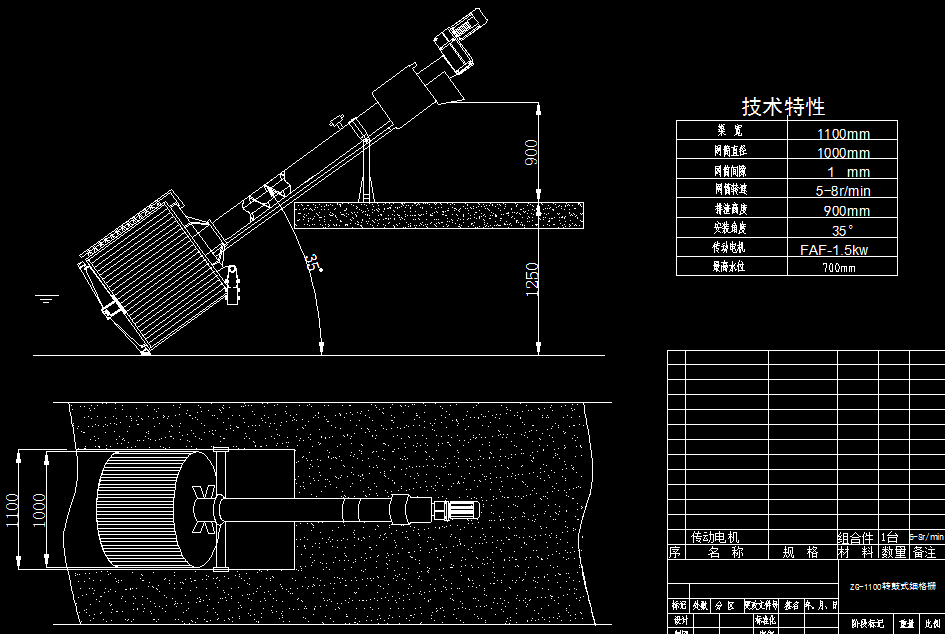

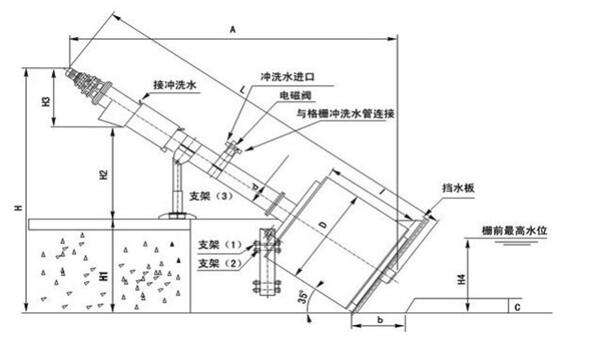

三、轉鼓格柵結構圖：
四、轉鼓格柵基本構造：
轉鼓格柵由以下部分組成：水渠中的檔水斜板、帶濾渣刮脫器的柵筐、帶有圓洞網板的漏斗、柵筐、柵筐的底板、耙齒、刮渣器、清潔臂、洗刷棒、軸承軸頭、漏斗、內帶導桿的外螺管、旋轉螺桿、支撐腳、壓縮器、集水外套和擠壓水回流管、出料器、出料口、傳動馬達、螺桿軸承，這些部件構成了機械部分的主體。在此之上，還可安裝其它附加裝置，帶有中心管、螺桿片、上下軸承插頭的螺桿、帶有耙齒的清潔臂，這些部件構成了機械的旋轉部分。通過機械上端安裝的傳動馬達驅動旋轉。
五、轉鼓格柵特點與應用：
普通格柵一般都必須配備螺旋輸送機（壓榨機），而轉鼓式格柵機集清污、壓榨、輸送于一體，提高能源利用率減少管理投入。
轉鼓式格柵除污機由于網筒間隙是固定的，所以清污，克服普通耙齒式格柵間隙活動的缺陷，除污效率在95%以上。
網筒的固定組件全部采用水切割，切割過程中不會產生變形，確保切割精度，拼接完成后整體上車床加工，確保網筒的同心度，確保網筒的可靠運行，延長使用壽命。輸送壓榨裝置的旋轉動力和網筒旋轉的動力由同一臺減速機提供，結構緊湊，減小能耗，螺旋葉片為6mm不銹鋼304拉制而成，螺距從下往上慢慢變小，壓榨能力逐漸增強。
六、轉鼓格柵安裝：
1·將安裝所在地（水渠）打掃干凈，以免滑倒受傷。
2·安裝之前，檢查所有安裝、固位用材料是否齊全，并準備好。
3·安裝時需將設備吊起，根據安裝圖在水平位置緩慢放入格柵渠。
4·調節螺管外的固定圈；在螺管下安裝支撐腳，插入固定銷固緊所有活動部件。
5·安裝水渠的檔水斜板并固定在水渠墻邊。
