一、垂直格柵簡介：
垂直格柵除污機也是一種污水處理設備，它是一種固定垂直使用的機械。很多格柵除污機都是與地面有一定的傾斜角度的。這種機械的特點是與地面垂直使用。它是固定使用的，在水道上方有一根橫梁，橫梁上有可轉動的壓輪。除污機有耙斗和小車組成，耙斗靠自重和橫梁上的壓輪翻轉。該格柵除污機的耙斗不易卡死，整機占地面積小，結構簡單。
二、垂直格柵特點：
垂直格柵除污機包括升降機構、導污板機構、除污耙、橫梁及壓輪、導軌、格柵、鋼絲繩壓緊裝置，其特征是除污耙采用兩根鋼絲繩牽引控制，它是由帶滾輪可在導軌中上、下移動的小車和靠兩轉軸安裝在小車上，并能轉動９０角、其后部帶有沖洗水槽的耙斗組成，耙斗在底部靠自重偏心翻轉，在上部是靠壓輪翻轉卸污.一種污水處理設備，具體為一種固定垂直格柵除污機，由清污機構、卸污機構、傳動機構、水下格柵、電氣控制系統組成。特點是格柵與地面垂直，清污機構為固定的，在水道上方有一根橫梁，橫梁上有可轉動的壓輪，除污耙由耙斗和小車組成，耙斗靠自重和橫梁上的壓輪翻轉。本實用新型的耙斗不容易卡死，整機占地面積小，結構簡單，運行可靠性高，容易實現自動控制。垂直格柵除污機不僅有以上的優越特點。它運行起來可靠性很高，也比較容易實現自動化。它是根據其他格柵設備新研發的一種新型格柵除污設備，給我們的污水處理工作帶來很大的便利。

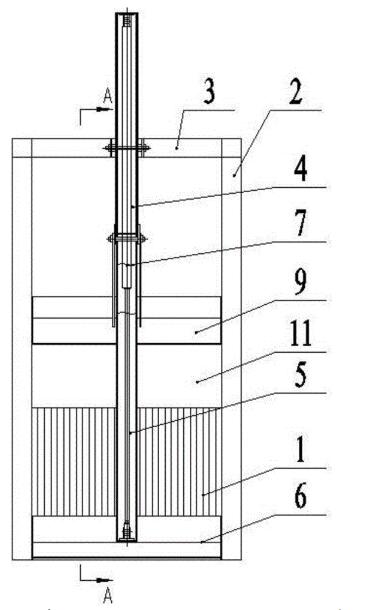

三、垂直格柵示意圖：
四、垂直格柵原理：
格柵廣泛應用于水電站、水處理廠、自來水廠、電排站、泵站等的取水口，格柵能夠攔截進入到這些設備設施中的垃圾，避免垃圾進入流道影響水輪發電機組、水泵、閘門、閥門、渦輪、管道等設備的正常運行。當水流流過格柵時，水中各種漂浮物、懸浮物隨水流流至格柵，部分小尺寸的垃圾穿過格柵進入流道，大部分的垃圾阻擋在格柵外側，當垃圾量逐漸增多時，在格柵內外側形成落差，過柵流量明顯減少，嚴重影響水電站水輪發電機組的出力，影響水泵、閘門、閥門、渦輪的工作，影響管道的流量。此時就需要啟動清污機構進行垃圾清理，現有技術一般都是通過單獨設置一個抓斗，通過抓斗將聚集在格柵前面的垃圾抓取到垃圾清運車內，通過清運車將垃圾清運走。
五、垂直格柵設備保養：
1、除減速機外，其余需進行潤滑的部位所使用潤滑油或潤滑脂按設備要求更換或清洗。
2、調整連接傳動部分的緊固螺栓。
