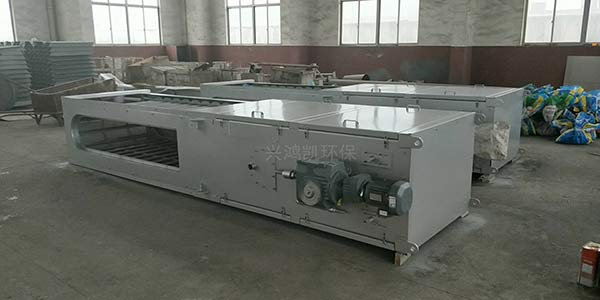

一、內進流格柵簡介：
內進流格柵是一種將攔污和除污結合于一體的高效細格柵除污設備。適用于大、中、小型泵站作為精細格柵，攔截、清除水中的漂浮物，如：雜草、紙片、煙頭、瓜子、纖維、毛發等，該機型具有很高的污物捕獲率，可保持后續處理工藝的有效實施。
二、內進流格柵結構原理：
內進流網板細格柵自機架、驅動系統、網板系統、反沖洗系統、除渣系統及電控系統六大部分組成。減速電機驅動鏈輪轉動，鏈輪帶動網板連續回轉；污水從進水口進入格柵，經網板過濾，濾后水流向網板外側，污物被截留在同板內表面，隨著網板連續回轉帶至頂部；反沖洗系統沖洗洗板外側，在沖洗水作用下污物被沖洗到收渣槽，并隨著沖洗水一起流出排污口。
三、內進流格柵施工工藝流程圖：
四、內進流格柵安裝前的準備工作：
1、設備基礎工程驗收
(1)設備基礎的位置、幾何尺寸要符合施工圖紙；施工質量要求要符合現行標準《混凝土結構工程施工質量驗收規范》的規定；要有驗收資料和施工記錄。在設備安裝前，應按規范中的允許偏差對設備基礎位置和幾何尺寸進行復檢。
(2)設備基礎表面的碎石、泥土、積水等均清除干凈；放置墊鐵部位的表面應平整。
(3)需要預壓的基礎，應預壓合格并應有預壓沉降記錄。
2、設備開箱驗收
(1)設備開箱應按下列要求進行檢查，并應作出記錄：
箱號、箱數以及包裝情況；設備的名稱、型號和規格；裝箱清單、設備技術文件、資料及專甩工具；設備有無缺損件，表面有無損壞和銹蝕等；其他需要記錄的情況。
(2)設備及其零、部件和專用工具，均應妥善保管，不得使其變形、損壞、銹蝕、錯亂或丟失。
3、設備安裝前的條件：
(1)對運輸?shù)缆贰⑺?、電源、照明、消防設施、主要材料和機具及勞動力等，應有充分準備，并做出合理安排。
(2)安裝施工地點及附近的建筑材料、泥土、雜物等，應清除干凈。
(3)當設備安裝工序中有溫度、濕度、防震、防塵或防輻射等要求時，應在安裝地點采取相應的措施后，方可進行相應工序的施工。
(4)利用建筑結構作為起吊、搬運設備的承力點時，應對結構的承載力進行核算，必要時應經設計單位的同意，方可利用。
(5)設備就位前，按施工圖和有關建筑物的軸線或邊緣線及標高線，劃定安裝基礎線。
(6)固定膨脹螺栓擰緊螺母后，螺栓應露出螺母，露出的長度宜為螺栓直徑的l／3～2／3。
五、內進流格柵安裝要點：
為設備性能要求，安裝調試過程中控制各零部件質量精度的同時，安裝傳動系統主體部分的機架平臺應在組焊后進行整體機架加工，以提高傳動系統的裝配精度。
