一、鏈條式格柵簡介：
鏈條式格柵采用與眾不同的工作原理即耙齒鏈在柵條前后作回轉運動，當耙齒運轉到柵條的迎水面時，耙齒鏈采用封閉式，不讓雜物侵入，使設備運轉更加平穩。在設備安裝時采用整機吊裝，且只要在集水井兩側的地平上預埋620×150×16鋼板兩塊，土建簡單，節約，安裝維修方便。
本裝置設計合理、簡單、運轉安全、可靠、自動化程度高，可廣泛應用于水處理行業中。
二、鏈條式格柵結構：
包括機架、驅動變速系統、傳動導輪、支承輪以及繞其轉動的封閉式回轉牽引鏈，齒耙和柵條。在電機減速機的驅動下，回轉牽引鏈由下往上作回轉運動，當牽引鏈上的耙齒軸運轉到柵條的迎水面時，耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中。由于齒耙設計成雙齒齒耙雙齒間成一夾角，這樣當一齒插入柵條縫隙中清撈時，另一齒則與其形成包圍之勢將固體雜物包圍住，不讓其脫漏，清除效率高且。當齒耙運轉到機器上部時，雜物靠自重自行脫落容器中或輸送機上，把雜物送走。
同時在設計時考慮到：
1、雜物可能進入牽引鏈中，將牽引鏈卡死，故設計了封閉式牽引鏈。
2、 水下軸承組件采用不銹鋼材料，配以耐磨鋼軸承，免去了水下部件的日常維修。

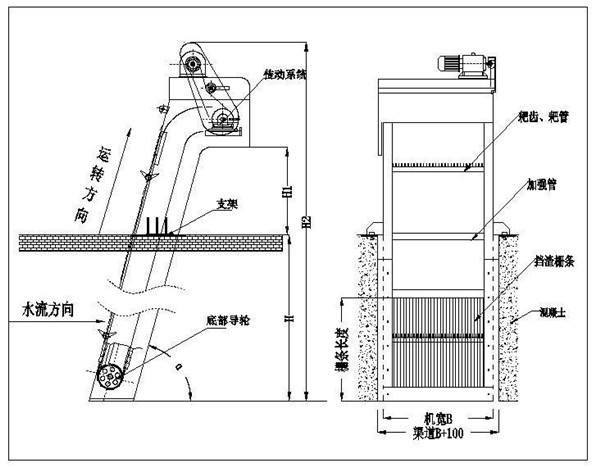

三、鏈條式格柵結構圖：
四、鏈條式格柵特點與使用條件：
1、鏈條式格柵的柵條放置于耙齒牽引鏈的中間位置（其它機械格柵置于牽引鏈之下），改變了耙齒在清撈過程中的運動方向（與其它格柵相反），避免硬物帶入底部將齒耙及牽引鏈卡死。
2、本設備采用回轉式牽引鏈，其主要有鏈板、鏈銷和滾子組成。運行時由機架上的導軌作導向，滾子在導軌上作滾動運動，免去了鋼絲繩牽引式格柵除污機亂繩的煩惱。
3、本設備可以根據用戶需要任意調節設備運行間隔時間，實現周期性運轉，可以根據柵前柵后液位差自動控制，并且有手動控制功能，方便檢修。
4、為避免沖擊負荷對設備的破壞，在減速器輸出軸軸端的鏈輪盤上設計安裝了過載安全保護裝置。
總之鏈條式格柵具有自動化程度高、清撈效果好、動力消耗少、無噪音、耐腐蝕性好等優點，在無人看管的情況下，可連續穩定工作，日常維護工作很少?？蓮V泛應用于城市污水處理、自來水廠取水口、雨水泵站、發電廠冷卻水取水口等大量的水處理場所。
五、鏈條式格柵關鍵特性：
1·結構緊湊、電氣控制簡易，有利于保持智能化；
2·耐腐蝕性好、耗能省、噪聲??；
3·除污姿勢持續、清渣整潔、分開高效率。
六、鏈條式格柵設施特性：
1 鏈條式格柵的優勢是智能化水平高,分開作用顯著,噪聲小。
2在沒有人照看的狀況下可持續平穩工做，另設定了負載安會保護器，防止設施過載工做。
3本設施能夠依據客戶必須隨意調整設施運作間距，保持規律性運行，客戶可依據不一樣的工做必須隨意采用。
4 鏈條式格柵設施總體設計有效，本身具備較強的自凈潛質，不容易產生阻塞狀況，因此平時檢修勞動量不大。
